Sistem ini ialah peranti pensampelan manual anti-karat. Bahagian yang bersentuhan dengan pensampelan
medium dilapisi dengan PFA atau Fluorin untuk mencapai tujuan anti-karat. Paip sedutan Teflon
dipadankan dengan paip sisipan (berlapik fluorin / berlapik kaca) direndam di bawah cecair sederhana
dalam vesel untuk meningkatkan kestabilan proses.Medium diambil sampel dengan selamat dan cepat masuk
sistem dengan mengosongkan.
Pemasangan Sampler dan Langkah Persampelan
Prosedur pemasangan
1. Pasang (paip pemasukan) pada muncung reaktor yang sepadan dan pasangkan bolt.
2. Asingkan hujung bawah (tapak) sistem pensampelan daripada (injap diafragma 1), dan pasangkan (tapak) ke hujung atas (paip sisipan).
3. Letakkan fianging luar Teflon (paip sedutan) ke dalam rongga dalam (tapak), dan flange luar Teflon (paip sedutan) dipadankan pada permukaan pengedap (tempat duduk injap).
4. Sambung dan ketatkan seluruh badan sistem pensampelan untuk memastikan bahagian pengedap (tapak) adalah ketat dan tanpa kebocoran.
Nota: Bahagian asas boleh dibatalkan apabila menyambungkan peranti dengan paip diameter kecil.
Prosedur pensampelan
Sahkan dan semak sebelum memulakan:
a: Semua injap diafragma ditutup.
b: Tiada sisa di dalam dan di luar sistem pensampelan, dan tiada kerosakan pada kaca penglihatan.
c: Sistem vakum disambungkan ke antara muka vakum yang sepadan dan pastikan pengedapnya bebas bocor.

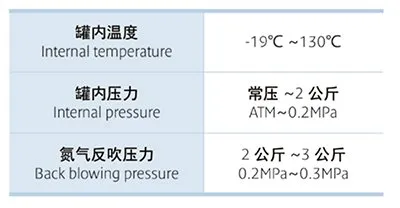

d: {{0}}.2~0.3 MPa sumber gas nitrogen digunakan untuk tiupan belakang.
e: Satu botol pensampelan kaca borosilikat 150/250 ml ganti diperlukan.
sedutan:
a: Buka (injap diafragma 1).
b: Buka (injap diafragma 2) dalam masa.
c: Memerhati (kaca mata). Pengapung perlahan-lahan naik dan medium memenuhi tingkap kaca penglihatan.
d: Tutup (injap diafragma 1 dan injap diafragma 2).
Persampelan:
a: Buka (injap diafragma 3).
b: Buka (injap diafragma 4). Perhatikan sukatan botol sam-pling.
c: Tutup (injap diafragma 3 dan injap diafragma 4).
d: Keluarkan (botol pensampelan) dan tutup mulut botol - masukkan (botol pensampelan ganti).
e: Buka (injap diafragma 1) —Terbuka (injap diafragma 5) —Terbuka (injap diafragma 3 dan injap diafragma 4).
Buat nitrogen meniup sisa medium dalam sistem kembali ke dalam kapal.
f: Tutup (injap diafragma 1. injap diafragma 3. injap diafragma 4 dan injap diafragma 5).
Persampelan selesai.
Perihalan Proses Pembersihan Reaktor dengan Sistem Persampelan Manual:
Semasa proses pembersihan keseluruhan reaktor, pembersihan dalaman dan pembersihan sistem pensampelan boleh dijalankan mengikut langkah-langkah pensampelan di atas.
